مكان المنشأ:
الصين

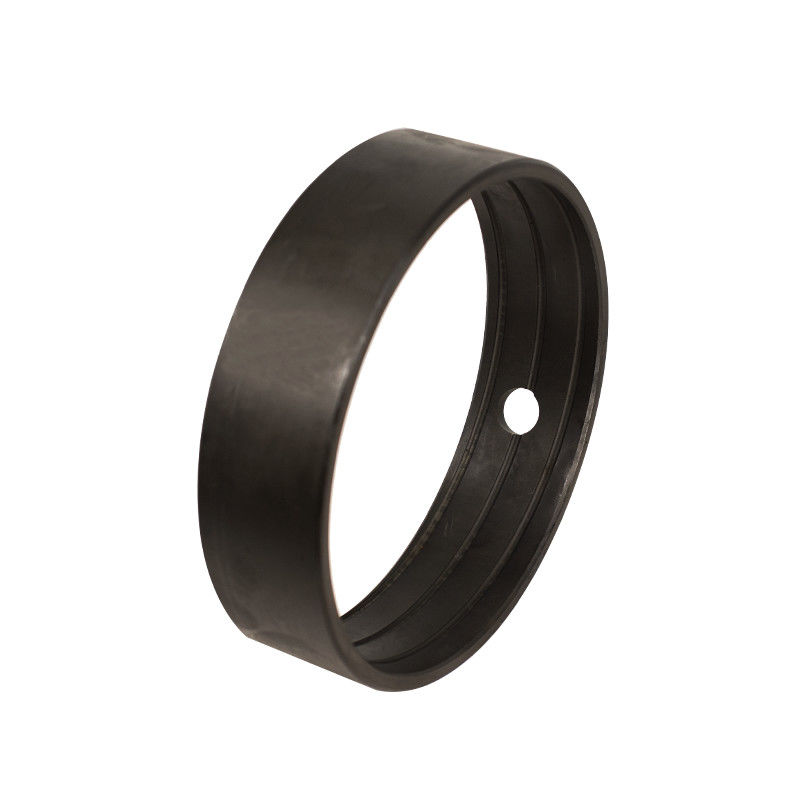

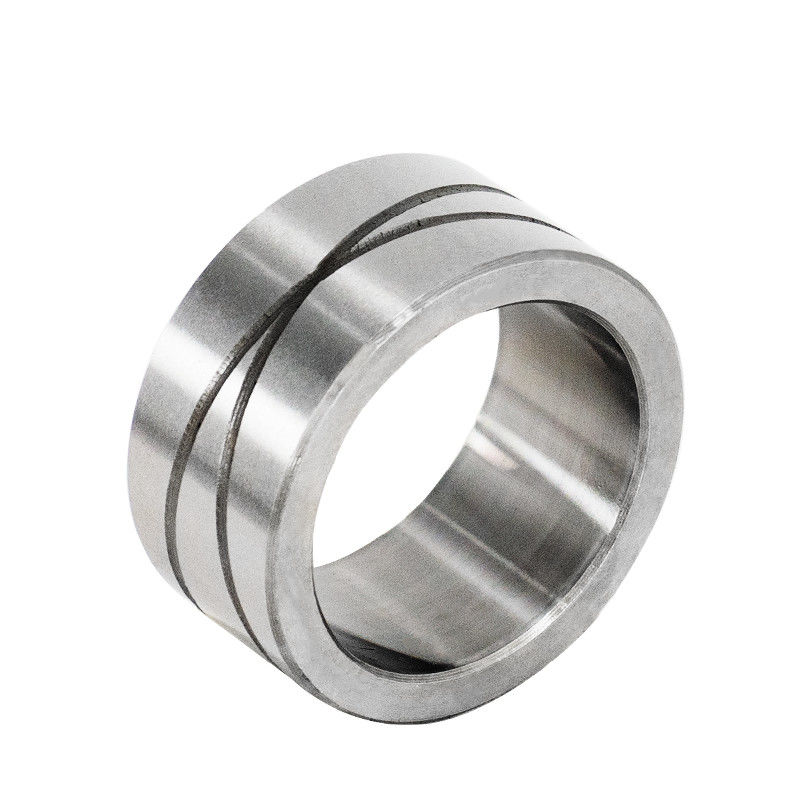

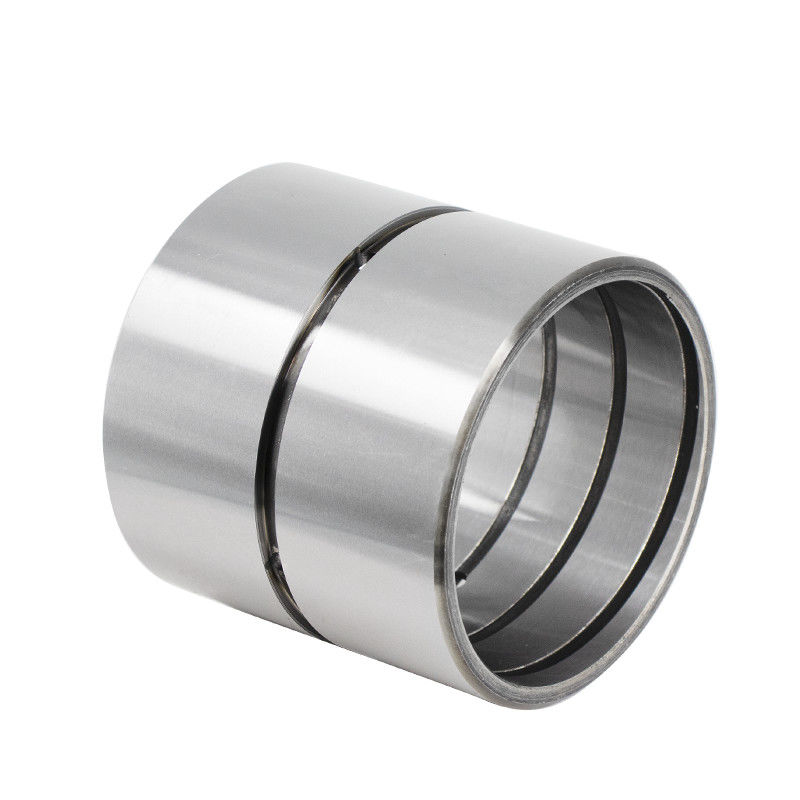

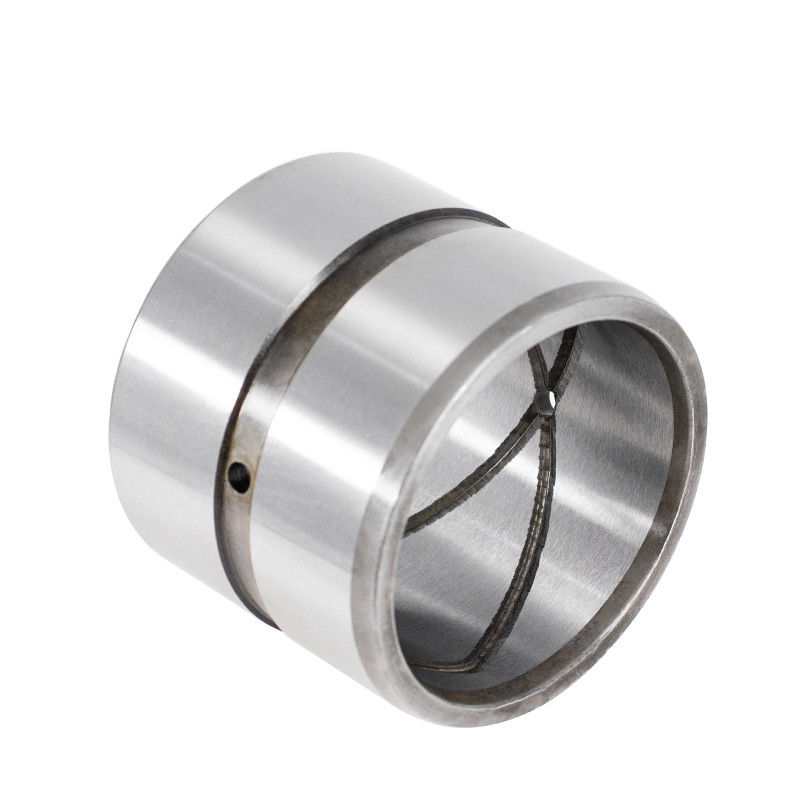

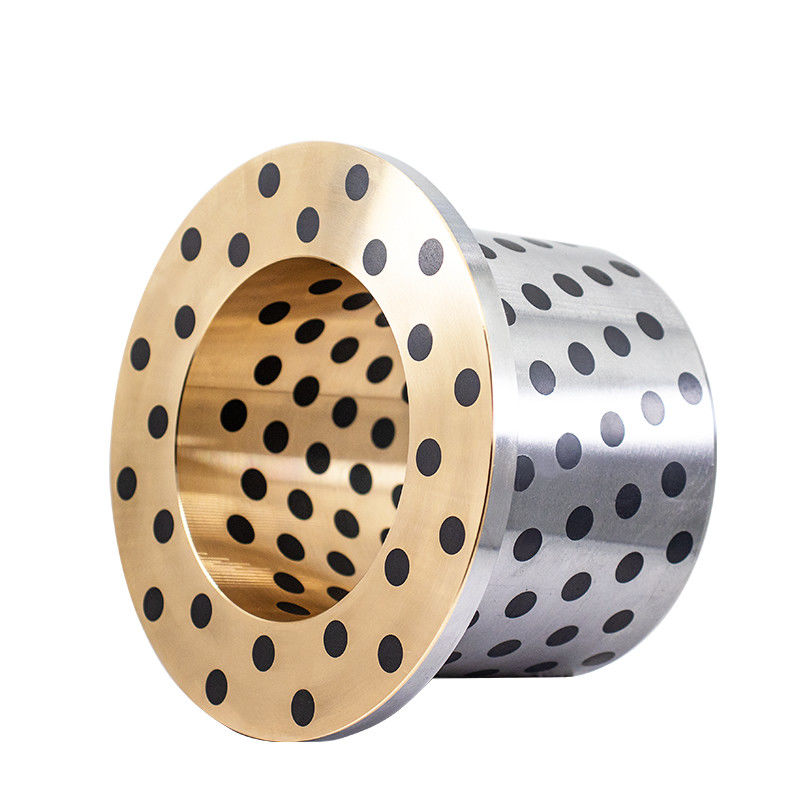

غلاف الأسطوانة الهيدروليكية هو نوع من الغلافات المستخدمة في الأسطوانات الهيدروليكية لتوفير الدعم وتقليل الاحتكاك بين الأجزاء المتحركة للسيلندر.الأسطوانات الهيدروليكية تستخدم على نطاق واسع في تطبيقات مختلفة، مثل معدات البناء والآلات الصناعية وأنظمة السيارات ، لتحويل ضغط السائل إلى حركة خطية.
فيما يلي بعض الجوانب الرئيسية المتعلقة بشاشات الأسطوانات الهيدروليكية:
المواد: عادة ما يتم تصنيع غطاء الأسطوانة الهيدروليكية من مواد توفر مقاومة جيدة للارتداء ، وقدرة عالية على الحمل ، وانخفاض الاحتكاك.وتشمل المواد الشائعة المستخدمة في غطاء الأسطوانة الهيدروليكية البرونز، الحديد الصلب، أو المواد المركبة ذات الخصائص التشحيم الذاتية.
اعتبارات التصميم: عند اختيار غطاء أسطوانة هيدروليكية ، فإن عوامل التصميم المهمة التي يجب مراعاتها تشمل القطر الداخلي (ID) والقطر الخارجي (OD) والطول والتسامحات ،نوع التشحيم (التشحيم الذاتي أو يتطلب التشحيم الخارجي)، والتوافق مع ظروف تشغيل الاسطوانة.
قدرة الحمل: تم تصميم غطاء الأسطوانة الهيدروليكية لتحمل الأحمال والضغوط الممارسة داخل الأسطوانة الهيدروليكية.الاختيار السليم لمادة البوشينغ وحجم حاسمة لضمان أنه يمكن أن تتعامل مع متطلبات الحمل المحددة للأسطوانة.
التشحيم: بعض غطاء الأسطوانة الهيدروليكية يزيل الذات، مما يعني أنها تحتوي على مواد التشحيم المدمجة أو مصنوعة من مواد توفر خصائص التشحيم المتأصلة.هذا يقلل من الحاجة إلى تزيين إضافي وصيانةومع ذلك ، قد تتطلب بعض الأغلفة التشحيم الخارجي من خلال مصابيح الدهون أو منافذ الزيت.
التثبيت: عادة ما يتم تثبيت غطاء الأسطوانة الهيدروليكية بواسطة الضغط أو تثبيته باستخدام طرق مناسبة أخرى في غطاء الأسطوانة أو نقاط التثبيت.التركيب الدقيق وتحديد محاذاة البوشينغ حاسمة لضمان التشغيل السليم وتقليل التآكل.
|
مؤشر الأداء
|
|
البيانات
|
|
|
صلابة
|
HRC
|
58-62
|
|
|
الحمل الأقصى
|
N/mm2
|
250
|
|
|
السرعة الخطية القصوى
|
م/س
|
0.1
|
|
|
الحد الأقصى لقيمة الطاقة الشمسية
|
N/mm2.m/s
|
1.5
|
|
|
حد الحرارة العاملة
|
°C
|
-100 ~ +350
|
|
|
معامل التوسع الخطي
|
10-5/C
|
1.1
|
|
|
مؤشر الأداء
|
|
البيانات
|
|
|
صلابة
|
HV
|
≥650
|
|
|
الحمل الأقصى
|
N/mm2
|
200
|
|
|
السرعة الخطية القصوى
|
م/س
|
0.1
|
|
|
الحد الأقصى لقيمة الطاقة الشمسية
|
N/mm2.m/s
|
1.5
|
|
|
حد الحرارة العاملة
|
°C
|
-100 ~ +350
|
|
|
معامل التوسع الخطي
|
10-5/C
|
1.1
|
|
|
مؤشر الأداء
|
|
البيانات
|
|
|
صلابة
|
HV
|
≥650
|
|
|
الحمل الأقصى
|
N/mm2
|
200
|
|
|
السرعة الخطية القصوى
|
م/س
|
0.1
|
|
|
الحد الأقصى لقيمة الطاقة الشمسية
|
N/mm2.m/s
|
1.5
|
|
|
حد الحرارة العاملة
|
°C
|
-100 ~ +350
|
|
|
معامل التوسع الخطي
|
10-5/C
|
1.1
|
|
|
المواد والغلاف
الخصائص
|
|
القيمة
|
الشركة
|
القيمة
|
|
|
الحمولة القصوى
|
ام بي اي
|
100
|
سيس
|
145,00
|
|
|
درجة حرارة العمل
|
°C
|
-40 إلى 300
|
°F
|
-40 إلى 572
|
|
|
السرعة الخطية القصوى
|
م/س
|
0.5
|
fpm
|
100
|
|
|
القيمة الشمسية القصوى
|
m/sxMPa
|
1.65
|
بيس × فبيم
|
48,000
|
|
|
الحد الأدنى لصلابة الطبقة المنزلقة
|
HB
|
210
|
HB
|
210
|
|
|
الحد الأدنى من صلابة الأجزاء المزدوجة
|
HRC
|
40
|
HRC
|
40
|
|
أرسل استفسارك إلينا مباشرة
